L-03 VCN Wizardで作った構成を読み解く

はじめに

本ブログでは、OCI学習を整理するために、次の2種類の記事を扱います。

知識ノート（N-xx）：概念や設計の考え方、判断基準を整理する記事
検証ノート（L-xx）：実際に試した手順や設定値、詰まりやすい点を記録する記事

ブログ全体の整理については別記事でまとめています。
本記事は 検証ノート（L-03） として、VCN Wizard でネットワークを作成した際に、実際にどのリソースが作成されるのかを確認します。

VCN Wizard は、VCN だけではなく、Subnet や各種 Gateway、Route Table、Security List などもまとめて作成できます。便利な一方で、作成後の構成をきちんと見ないまま使ってしまうと、どの設定が何のためにあるのか分かりにくくなります。
本記事では、作成された構成を一つずつ見ながら、最低限押さえておきたいポイントを整理します。

1. 検証概要

検証テーマ：VCN Wizard で作成されたネットワーク構成の確認
できるようになること：
- Wizard 実行後に作成されるリソースを把握できる
- Public Subnet と Private Subnet の違いを説明できる
- Gateway、Route Table、Security List の関係を追えるようになる

2. ゴール

成功条件

作成された VCN 配下のリソースを確認できる
Public / Private Subnet の違いを、ルートと到達性の観点で説明できる
Internet Gateway、NAT Gateway、Service Gateway の役割を説明できる
各 Subnet に紐づく Route Table と Security List を確認できる

完了判定

Public Subnet と Private Subnet が作成されている
Public Subnet 側に Internet Gateway 向けのルートがある
Private Subnet 側に NAT Gateway または Service Gateway 向けのルートがある
Subnet ごとに関連する Security List を確認できる

3. 前提

3-1. 構成前提

本記事では、OCI コンソールの Start VCN Wizard から、インターネット接続を含む構成を作成した前提で確認します。

作成される主なリソースは以下のとおりです。

VCN
Public Subnet
Private Subnet
Internet Gateway
NAT Gateway
Service Gateway
Route Table
Security List

3-2. 権限前提

最低限、以下の権限が必要です。

VCN の作成・参照権限
Subnet の作成・参照権限
Gateway の作成・参照権限
Route Table / Security List の作成・参照権限

4. 設定値

太字＝自動作成されない

項目	例	補足
Compartment	training-network-compartment	作成先
VCN名	vcn-lab-03	対象VCN
VCN CIDR	10.0.0.0/16	VCN全体の範囲
Public Subnet名	パブリック・サブネット-vcn-lab-03（デフォルト）	Public用
Public Subnet CIDR	10.0.0.0/24q
Private Subnet名	プライベート・サブネット-vcn-lab-03（デフォルト）	Private用
Private Subnet CIDR	10.0.1.0/24
Internet Gateway名	インターネット・ゲートウェイ-vcn-lab-03（デフォルト）	外部接続用 ※vcn-lab-03のデフォルト・ルート表に記載
NAT Gateway名	nat-vcn-lab-03	外向き通信向け
Service Gateway名	sgw-vcn-lab-03	OCIサービス接続向け
Public Route Table	default route table for vcn-lab-03（デフォルト）	IGW向けルート
Private Route Table	rt-private-01	NAT / SGW向けルート
Public Security List	default security list for vcn-lab-03（デフォルト）	Public用制御
Private Security List	プライベート・サブネット-vcn-lab-03のセキュリティ・リスト（デフォルト）	Private用制御

5. 手順

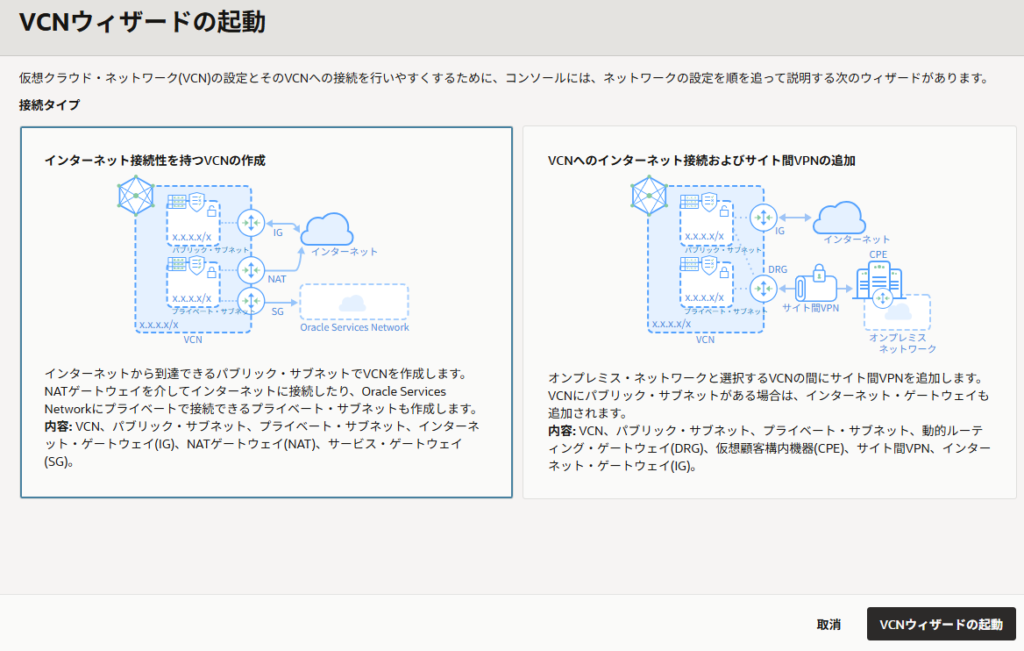

手順1：VCN Wizard を開く

OCI コンソールで Networking から Virtual Cloud Networks を開き、アクション > VCN Wizard の起動 を選択します。

今回は、インターネット接続性を持つVCNの作成をします。
※事前にコンパートメントを作成しておく。

確認ポイント：インターネット接続を含む構成が選択できること。

手順2：基本情報を入力する

VCN 名、VCN CIDR、Public / Private Subnet の CIDR、Compartment を入力します。

確認ポイント：VCN と各 Subnet の CIDR が重複していないこと。

手順3：作成されたリソースを確認する

作成後、VCN の詳細画面で関連リソースを確認します。*は自動作成されないものです。

VCN
Public Subnet
Private Subnet
Internet Gateway
NAT Gateway*
Service Gateway*
Route Table
Security List

確認ポイント：必要なリソースが一通り作成されていること。

手順4：Public Subnet 側のルートを確認する

Public Subnet に紐づく Route Table を開き、0.0.0.0/0 が Internet Gateway を向いていることを確認します。

確認ポイント：デフォルトルートが Internet Gateway に設定されていること。

手順5：Private Subnet 側のルートを確認する

Private Subnet に紐づく Route Table を開き、NAT Gateway または Service Gateway 向けのルートを確認します。

確認ポイント：Private 側に外向き通信用のルートがあること。

もか

Private Subnet に紐づく Route Table を確認したところ、NAT Gateway および Service Gateway 向けのルートは設定されていませんでした。
このことから、今回の構成では、Private Subnet から外向きインターネット通信や Oracle Services Network への通信を行う前提にはなっていないことが分かります。

手順6：Security List を確認する

各 Subnet に関連する Security List を確認し、用途に合った受信・送信ルールになっているかを見ます。

確認ポイント：想定する通信に必要なルールが設定されていること。

6. 結果

確認できたこと

確認できたこと
VCN Wizard では、VCN だけでなく Subnet、Gateway、Route Table、Security List もまとめて作成される
Public / Private の違いは、ルートと到達性の設定で決まる
通信可否は、Route Table と Security List を合わせて確認する必要がある

失敗しやすい点

Public Subnet なのに外部接続できない
- Public IP 未設定
- Security List 未許可
- ルート設定不足

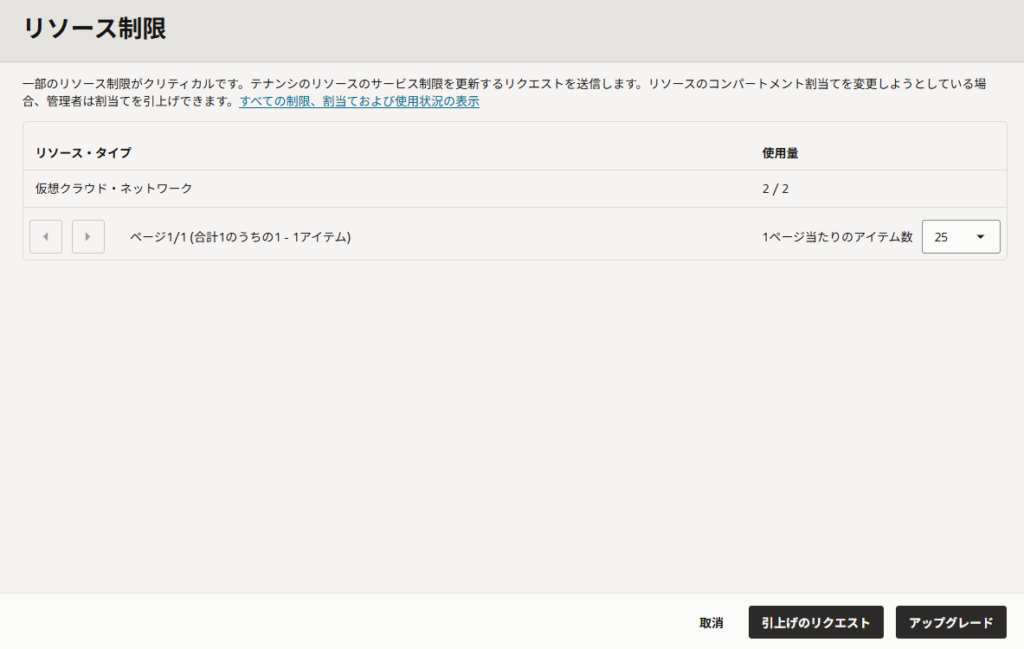

VCN のサービス制限に達している場合
- VCN Wizard 実行時、構成や入力値に問題がなくても、テナンシのサービス制限により作成できない場合があります。今回の環境では、仮想クラウド・ネットワークの使用量が 2 / 2 となっており、新規 VCN を追加できない状態でした。
- この場合は、設定内容の見直しでは解消せず、次のいずれかが必要になります。
  - 既存の不要な VCN を削除する
  - 管理者にサービス制限の引上げを依頼する
  - 別コンパートメントではなく、別テナンシや制限に余裕のある環境で検証する
