OCI で VCN を作成するとき、ウィザードで「インターネット接続を含む VCN」を選ぶと、VCN だけではなく複数のリソースがまとめて作成されます。
触っている最中は「なんとなく増えたな」くらいでも使えてしまいますが、後から理解しようとすると意外とややこしいポイントなので、整理してみました。
今回の前提
- OCI Free Tier 環境
- 専用コンパートメントを利用
- VCN 作成ウィザードを使用
- 「インターネット接続あり」の構成を選択
自動作成される主なリソース
ウィザードを使うと、主に次のリソースが一括で作成されます。
- VCN
- パブリック・サブネット
- プライベート・サブネット
- インターネット・ゲートウェイ（IGW）
- NAT
- サービス・ゲートウェイ
- ルート表
- セキュリティ・リスト
参考記事：
OCIネットワーク構築の基本：ウィザードと手動作成の違いを解説 | Mocha’s Tech Site
以下、それぞれを簡潔に整理します。

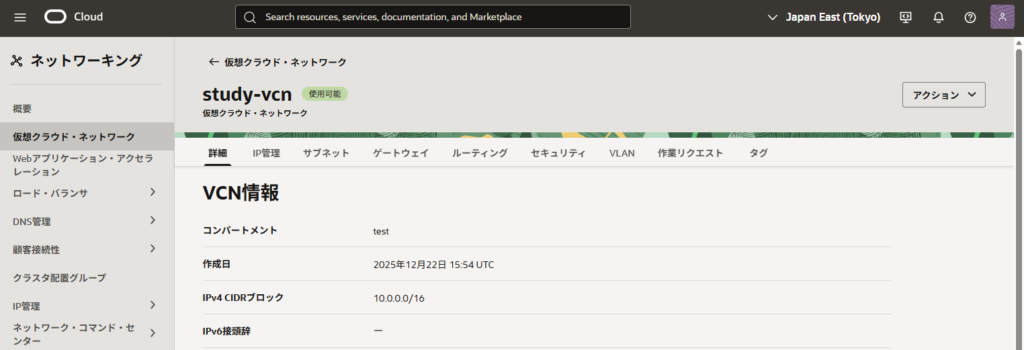

① VCN（Virtual Cloud Network）
今回の中核となるネットワークリソースです。
- OCI 上で利用する仮想ネットワークの土台
- CIDR（アドレス範囲）を定義
- その配下にサブネットを配置
オンプレでいう「社内ネットワークの基盤」に近いイメージです。
② パブリック・サブネット
インターネットと接続可能なサブネットです。
- パブリック IP を割り当て可能
- 外部アクセス前提のリソース向け
利用例
- Web サーバ
- 検証用インスタンス
- 直接 SSH したい場合
③ プライベート・サブネット
対してこちらは、インターネットから直接アクセスされないサブネットです。
- パブリック IP を持たない
- 内部向けシステムで利用
利用例
- データベース
- 内部アプリケーション
- バックエンド処理系
④ インターネット・ゲートウェイ（IGW）
VCN をインターネットと接続するための「出口」となるリソースです。
- これがないと VCN は外部通信ができない
- 「インターネット接続あり」を選ぶと自動作成
⑤ NAT ゲートウェイ（NAT Gateway）
プライベート・サブネット内のリソースが、
インターネットへ 外向き通信を行うためのゲートウェイ です。
特徴
- プライベートサブネット → 外部 への通信は可能
- 外部 → プライベートサブネット への通信は不可
- つまり「外には出たいが、外からは見せたくない」場合の出口
利用例
- OS アップデート取得
- 外部 API へのアクセス
- 外部リポジトリ参照（Yum / apt / Github など）
NAT がない場合、
プライベートサブネット上のサーバは 一切インターネット通信ができません。
⑥ サービス・ゲートウェイ（Service Gateway）
OCI 内の Oracle サービスへ、
インターネットを経由せずにアクセスするためのゲートウェイ です。
対象サービス例
- Object Storage
- Autonomous Database
- Logging / Streaming など
特徴
- 通信経路が OCI 内で完結（閉域）
- セキュリティリスクを抑えたままサービス利用が可能
- 企業システムや本番構成では重要になる要素

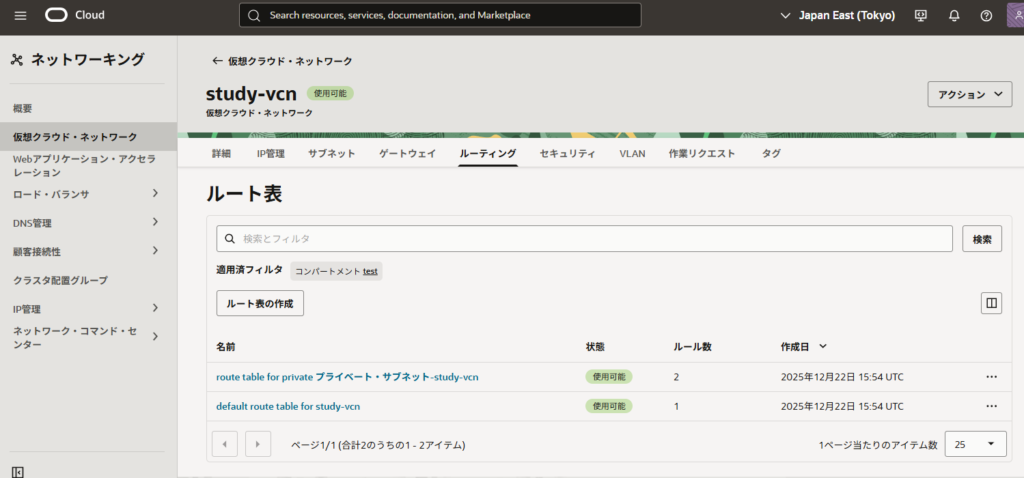

⑦ルート表（Route Table）
通信ルートを管理する設定です。
ポイント：
- ルート表は サブネットに紐づく
- ルートがなければ通信は成立しない
- IGW / NAT / Service GW を作っただけでは意味がない
→重要 必ずルート表で紐づける必要がある

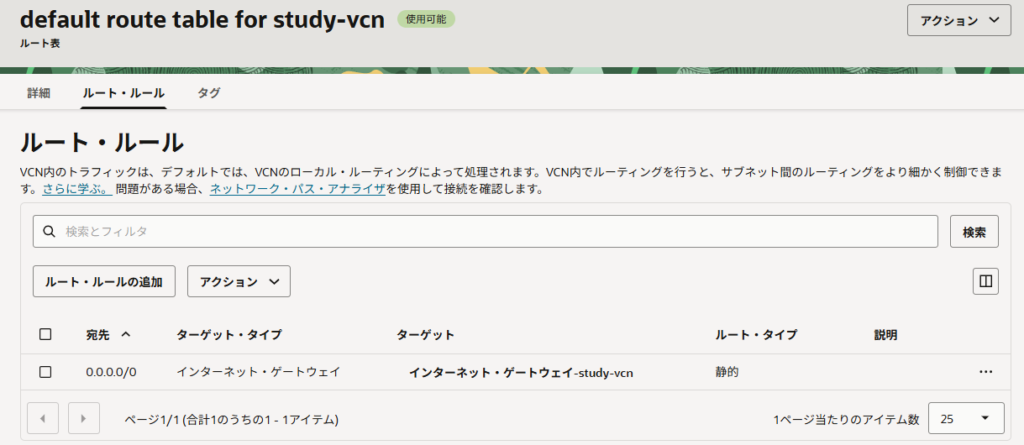

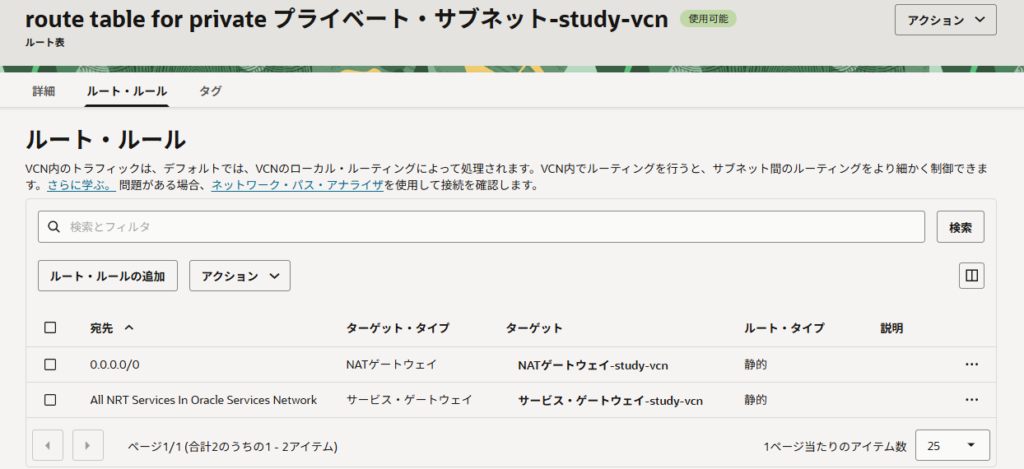

上段：プライベート・サブネットの方に「NAT」と「SG」
下段：default route tableの方に「IGW」
が設定されていました！
⑧ セキュリティ・リスト
セキュリティ・リストは、
通信の許可・拒否を決めるネットワーク ACL（ファイアウォール） です。
こちらも サブネット単位で適用 されます。
仕組み
- Ingress（受信）ルール
- Egress（送信）ルール
をそれぞれ設定します。
- SSH（22番ポート）や HTTP（80番ポート）
- 初期状態である程度のルールが入ってました
まとめ
OCI の VCN ウィザードは便利で、ネットワーク構成を「すぐ使える状態」まで一括で作成してくれます。
一方で、「何が自動的に作られているのか」を理解しておくことで、
- トラブル対応
- セキュリティ見直し
- 設計の発展
といった場面で大きく役立つと感じました。
情報ソース
Oracle 公式ドキュメント（VCN 管理）
https://docs.oracle.com/en-us/iaas/Content/Network/Tasks/managingVCNs.htm
Oracle 公式：ネットワーク概要
https://docs.oracle.com/en-us/iaas/Content/Network/Concepts/overview.htm
